installation de Parabole Cubsat V6

Parabole Cubsat V6 :

1/

Fixez l'embout raccord (fiche F)

 2/
Positionnez les taquets lat�raux avec
les 2 vis de 25mm de long et de 3mm
de ? et 1 �crou de 3mm par taquet.
Bloquez mod�r�ment en ajoutant le
2�me �crou sur chaque taquet la fente
doit �tre visible (voir photo)

 3/
Branchez le c�ble coaxial fourni.
Fixez la platine de r�glage de l'angle.

 4/
R�glage de l'angle d'�l�vation :
D�bloquez les 2 �crous de serrage et tirer
ou poussez la tirette de r�glage jusqu'�
l'angle d�sir� puis resserrer les �crous.
Bien centrer le r�flecteur dans l'axe et les
trous vers le bas

 5/
Fixez � pr�sent l' �querre de fixation de la
t�te.
Bloquez les vis noires depuis le dessous du
Cubsat avec une pi�ce de m onnaie ou un
tournevis large.

 Important:
Bien bloquer le r�flecteur de chaque c�t� �
l'aide de la vis de blocage
Apr�s avoir r�gler votre angle d'�l�vation

6/

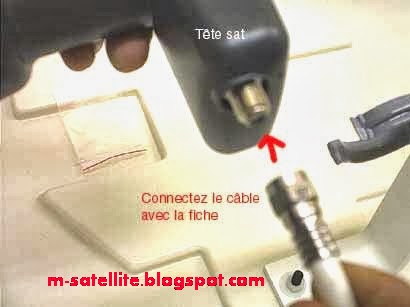

Connectez le c�ble de 50cm entre l' embout que
vous avez fix� sur la paro i et la t�te universelle
ou entre le comm utateur Disecq et l' embout
dans le cas o� votre C ubsat est �quip� de
plusieurs t�tes

7/

Ins�rez la t�te dans le collier avec une l� g�re pression et bloquez  � l' aide du caoutchouc
torique noir.
Puis orientez la t�te de fa�on que l'avant de la t�te vise le centre des 4 trous du r�flecteur.

8/
Ensuite vous pouvez r�gler la contre- polar suivant la r�gion effectuer un mouvement de
gauche � droite ou de droite � gauche avec le bas de la t�te.

Embo�tez le capo t en  ins�rant l' arri�re dans   la rainure et cliquez  l'avant qui recouvre
parfaitement la base.
Ensuite il n e  vous reste plus qu' � racco rder  votre Cubsat au term inal ou d�m odulateur et
poser votre Cubsat de niveau et orienter tr�s lentement sur le satellite choisi.
Fixez votre Cubsat sur une terrasse et au sol avec des vis ou du Rubs on ou sur un lit de sable
(si vous l'enterrez max hauteur bac du bas).

------

Pose de 2 t�tes Astra et Hot-bird

 Recevez par exemple: Canalsatellite et Tps ou Astra 28,2� et Astra 19,2�

Bien bloquer les t�tes avec le caoutchouc torique blocage �lastique.
Vous pouvez toujours r�gler vos t�tes pour Astra 28�  et Astra 19� en levant la t�te de gauche
de 1cm.
Plusieurs types de connexion possible soit un  c�ble par t�te ou une commutation DiSEcQ �
l'aide d'un bo�tier p lac� en interne o u externe  selon la configuration de  votre installation un
c�ble et un commutateur DiSEcQ ou 2 c�bles et plus suivant sorties



Il reste � brancher un terminal ou d�modulateur puis orienter le Cubsat sur le satellite ou les
satellites choisis en r�glant la t�te centrale sur Hot Bird puis la 2�me t�te � gauche sur Astra
Pour Astra 19� et 28� r�glez la t�te centrale sur 19� et la 2�me t�te � gauche sur Astra 28� en
sur�levant la t�te de 1cm en remontant le collier dans la fente de l'�querre et rebloquer l'�crou.



Pour rouvrir le capot aider vous d'un tournevis plat comme levier � cet endroit
